TM_1 Asservimento Macchina Utensile pezzi Tondi e Speciali

Scheda Tecnica

Applicazioni:

Specifiche:

Robot: Hyundai HH020

Magazzino 1: Tondi dia 40/150 mm

Magazzino 2: Piastra per pezzi speciali

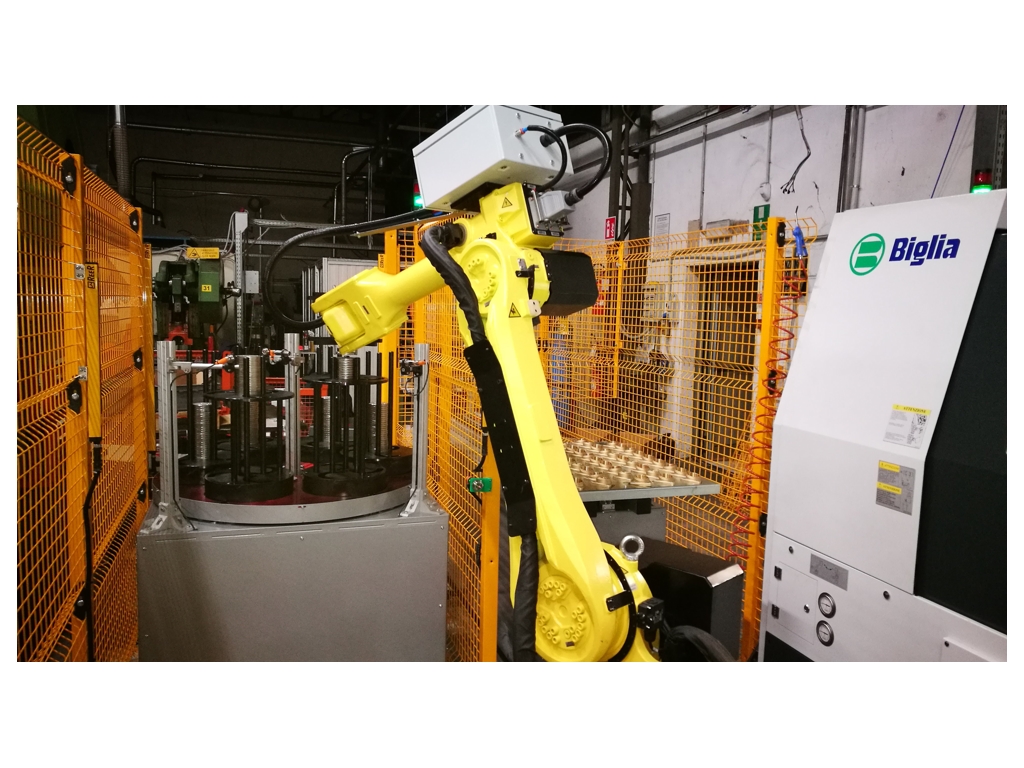

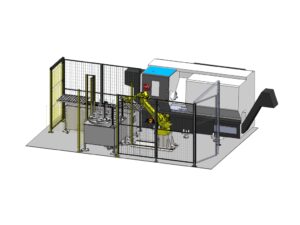

Impianto robotizzato con robot Hyundai, per l’asservimento di una macchina utensile a doppio mandrino. Il robot puo gestire una tipologia di pezzzi rotondi utilizzando il magazzino “a spilloni” costruito per alimentare tondi da 40 a 150 mm di diametro.
I pezzi non tondi vengono gestiti da un magazzino pneumatico sul quale sono posizionati i pezzi da lavorare.

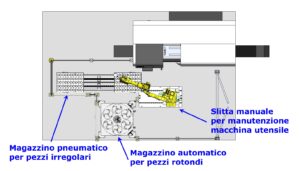

Come si può vedere dall layout in pianta, oltre alla macchina utensile ci sono:
-Il robot montato su una slitta manuale ( per liberare l’ingresso della macchina utensile per manutenzione o lavoraione a mano )
-Magazzino pneumatico: Tavoletta DX/SX a comando pneumatico per il centraggio di pezzi non circolari da lavorare un  MU
-Magazzino a spilloni: Magazzino indicato per la produzione di pezzi tondi , mediante la regolazione degli spilloni il pezzo si presenta al robot sempre centrato.
