DTO600-2200×1100

Scheda Tecnica

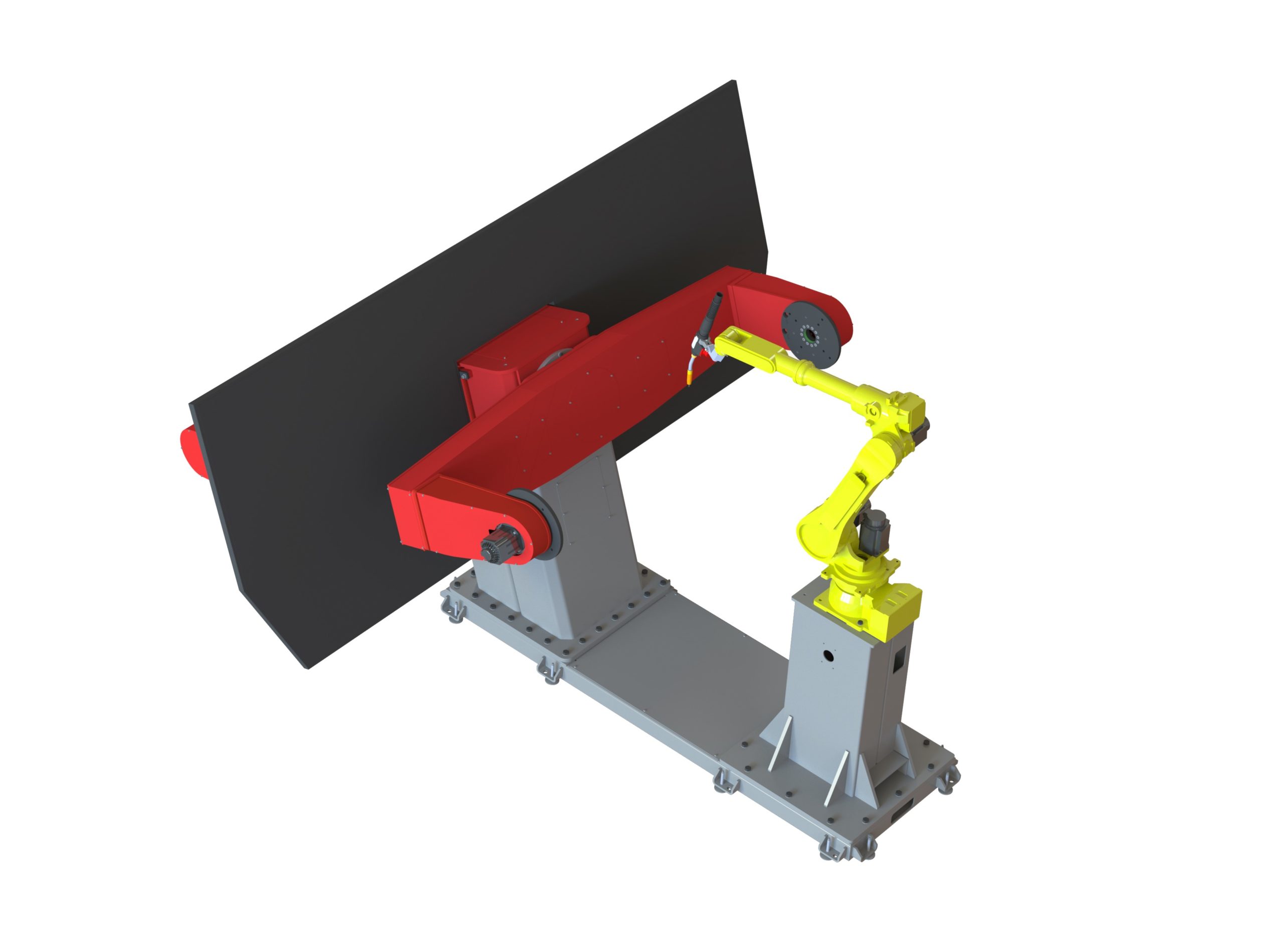

Cella di saldatura con DTO600 2200 x 1300 e Robot HA006L.

Doppio tornio orbitale da 600 Kg di portata e 2200 mm distanza piatti. Una delle macchine più complete che si possano utilizzare nel mondo della saldatura robotizzata. Il pezzo da saldare può essere ruotato in tutte le direzioni , posizionando le saldature sempre nella situazione migliore. La posizione di saldatura ottimale rimane anche durante il movimento interpolato con i due assi della tavola. L’impianto è basato sul posizionatore da 2200 mm di distanza tra i piatti , misura ottimale per pezzi dalle contenute dimensioni e pesi inferiori ai 600 kg.  Questa tipologia di impianto prevede l’utilizzo del robot HA006L. Caratteristica comune degli impianti CR è quella di collegare solidamente tra di loro robot e posizionatore tramite una struttura monoblocco quindi  nel caso in cui sia necessario spostare l’impianto, non si perdono i programmi di lavoro della macchina.

Le movimentazioni sono fatte con assi controllati dal robot e i riduttori sono Sumitomo a gioco zero che non necessitano di manutenzione in quanto sigillati ed ingrassati a vita.

L’impianto viene fornito “chiavi in mano” , cioè completo di ogni dispositivo necessario per il funzionamento:

-Posizionatore DTO600-2200×1100 con struttura monoblocco
-Robot Hyundai HA006L
-Saldatrice ( Marca o modello secondo richiesta )
-Gruppo refrigerazione acqua  ( Secondo richiesta )
-Gruppo Pulizia torcia e nebulizzazione spray olio anti adesivo
-Recinzioni in lamiera con porta scorrevole
-Circuito di sicurezza porte e fotocellule
-Cappa aspira fumi  con tende anti bagliori
-Illuminazione interna a led
-Pannello esterno HMI touch screen per gestione dati impianto
-Modulo tele assistenza ed Industria 4.0
-Corso di istruzione all’uso del robot
-Programmi di base per gestione impianto

Eventuali Opzioni:

– Opzioni relative alla  marca di saldatrice (Wire sense, Ripple drive , Speed pulse, ecc )
– Opzioni di saldatura :
Dispositivo cerca giunto HV
Dispositivo Segui giunto a corrente di saldatura ( Seam tracking )
Dispositivo Segui giunto Laser ( LVS )
Funzione Multipass
– Culle supporto maschere ( lavorate di MU con spine e fori a passo di 50 mm )
– Software programmazione Off_line
– Contratto di manutenzione
