TRE-150/500

Scheda Tecnica

Applicazioni:

Saldatura

Specifiche:

Tipo di impianto: Saldatura

Posizionatore TRE 150 : Portata 150 kg

Posizionatore TRE 500: Portata 500 kg

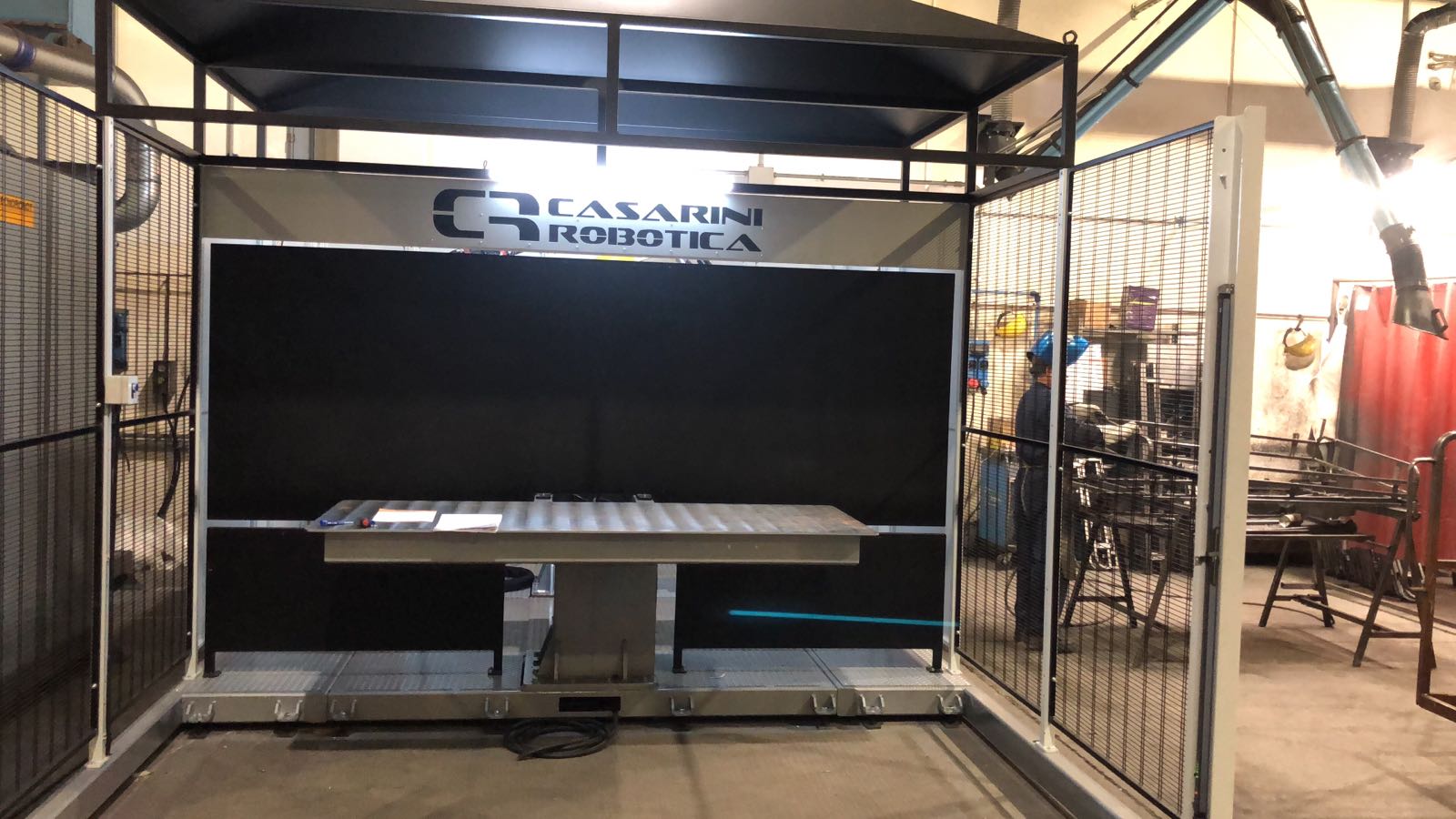

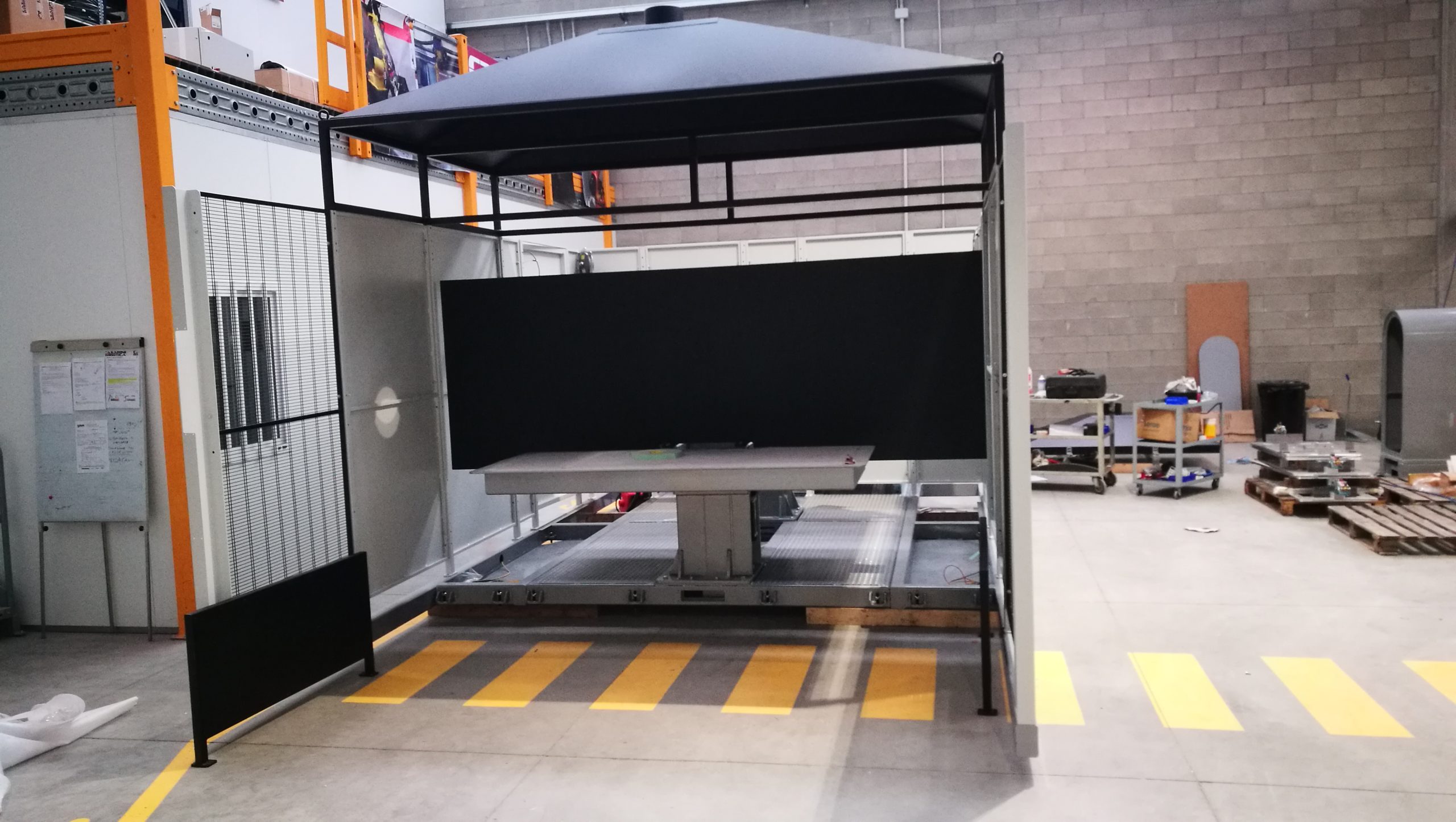

Cella di saldatura con TRE 150  e Robot HA006B.

Tipico impianto semplice e pratico che permette di approcciare al mondo della robotica con un investimento limitato. Ovviamente i pezzi da fare devono essere di dimensioni contenute e non devono avere la necessità di essere movimentati tra una saldatura e l’altra. La doppia tavola permette di isolare l’operatore dal robot e quindi proteggerlo da eventuali urti o lampi di saldatura.
Di fatto la cella rimane completamente chiusa , con cappa di aspirazione e lampade al led.
La movimentazione della tavola viene eseguita tramite motoriduttore Hyundai senza otturatori pneumatici. Secondo la filosofia Casarini Robotica, la tavola ed il robot sono solidamente fissati su un unico e robusto basamento, quindi  nel caso in cui sia necessario spostare l’impianto, non si perdono i programmi di lavoro della macchina.

TRE150   ha una portata di 150 Kg per tavola, ma esiste anche una tavola TRE 500 con 500 kg per stazione

L’impianto viene fornito “chiavi in mano”, cioè completo di ogni dispositivo necessario per il funzionamento:

-Posizionatore TRE 150 con struttura monoblocco
-Robot Hyundai HA006 o HHa006L
-Saldatrice ( Marca o modello secondo richiesta )
-Gruppo refrigerazione acqua  ( Secondo richiesta )
-Gruppo Pulizia torcia e nebulizzazione spray olio anti adesivo
-Recinzioni in lamiera con porta scorrevole
-Circuito di sicurezza porte e fotocellule
-Cappa aspira fumi  con tende anti bagliori
-Illuminazione interna a led
-Pannello esterno HMI touch screen per gestione dati impianto
-Modulo tele assistenza ed Industria 4.0
-Corso di istruzione all’uso del robot
-Programmi di base per gestione impianto

Eventuali Opzioni:

– Opzioni relative alla  marca di saldatrice (Wire sense, Ripple drive , Speed pulse, ecc )
– Opzioni di saldatura :

  • Dispositivo cerca giunto HV
  • Dispositivo Segui giunto a corrente di saldatura ( Seam tracking )
  • Dispositivo Segui giunto Laser ( LVS )
  • Funzione Multipass
  • – Culle supporto maschere ( lavorate di MU con spine e fori a passo di 50 mm )
  • – Software programmazione Off_line
  • – Contratto di manutenzione
