TV3-1600×1100

Scheda Tecnica

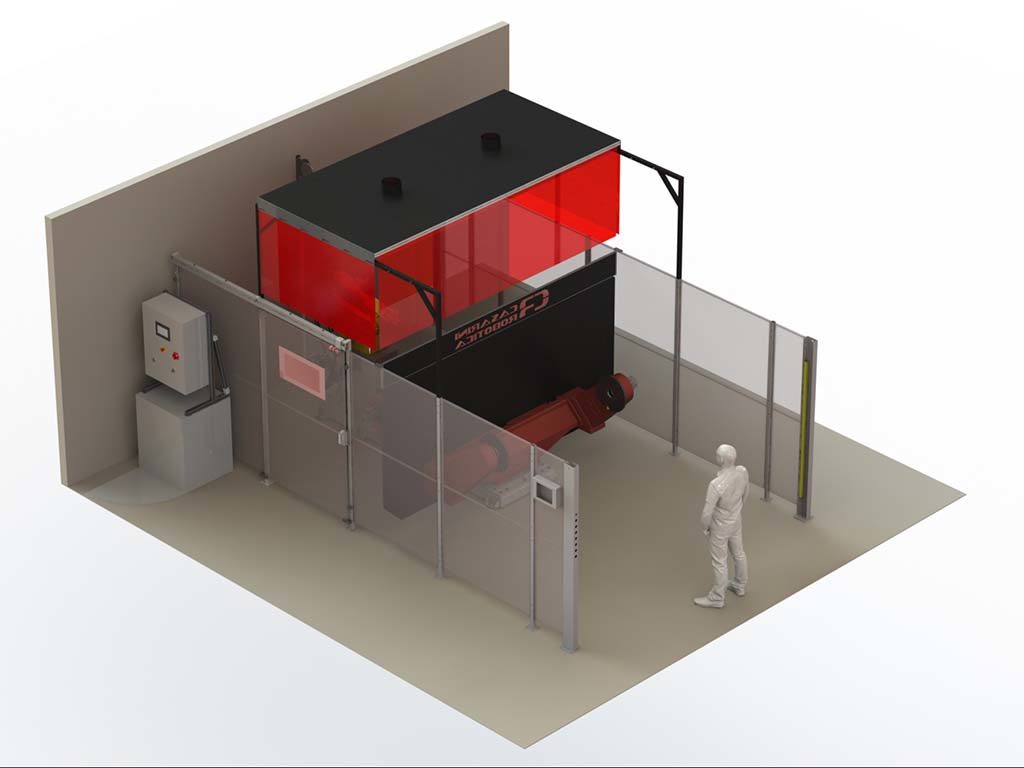

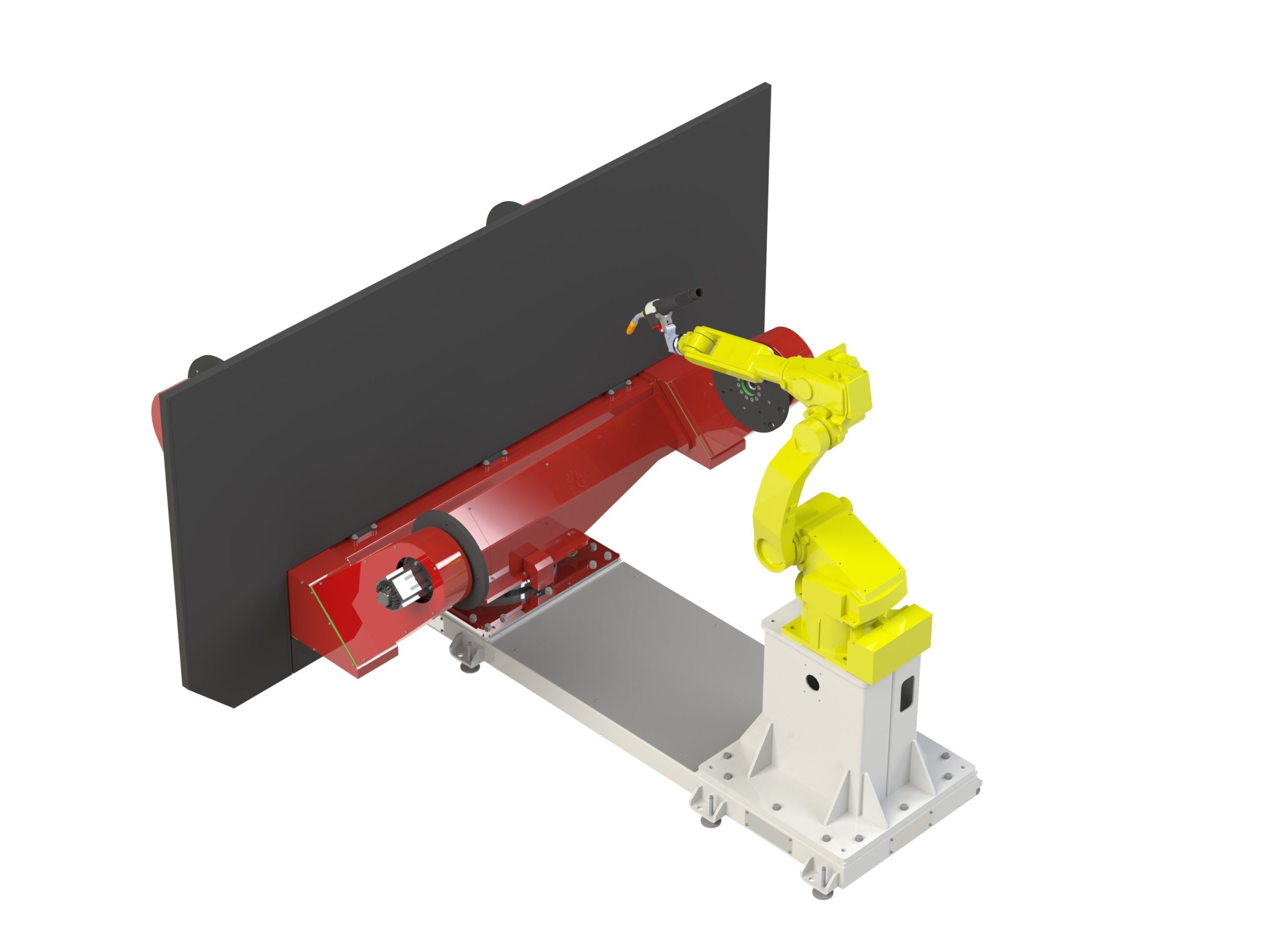

Cella di saldatura con TV3 1600 x 1300 e Robot HA006b. Questo è uno degli impianti robotizzati   più venduti presso le carpenterie che lavorano conto terzi e che ogni mese devono allestire la macchina con nuove attrezzature.  I vantaggi di questa macchina che si basa sull’affidabile posizionatore TV3 progettato dalla Casarini Robotica sono molteplici. Il più evidente è la sua geometria che permette di saldare dai piccoli pezzi a pezzi di grandi dimensioni  fino a 500 kg  con diametro rotabile di 1300 mm ed una distanza tra i piatti di 1600, secondo punto di forza è la comodità d’uso e programmazione. Tutto si esegue ad altezza uomo, non sono necessarie scale od altro per eseguire la programmazione.  A seconda della dimensione del posizionatore TV3 l’impianto robotizzato prevede l’uso di un robot   Hyundai HA006B o un HA006L collegato al posizionatore tramite una struttura monoblocco quindi  nel caso in cui sia necessario spostare l’impianto, non si perdono i programmi di lavoro della macchina.

Le movimentazioni sono fatte con assi controllati dal robot e i riduttori sono Sumitomo a gioco zero che non necessitano di manutenzione in quanto sigillati ed ingrassati a vita. Il posizionatore TV3  ha una portata di 500 Kg per tavola.

L’impianto viene fornito “chiavi in mano” , cioè completo di ogni dispositivo necessario per il funzionamento:

-Posizionatore TV3 con struttura monoblocco
-Robot Hyundai HA006 o HHa006L
-Saldatrice ( Marca o modello secondo richiesta )
-Gruppo refrigerazione acqua  ( Secondo richiesta )
-Gruppo Pulizia torcia e nebulizzazione spray olio anti adesivo
-Recinzioni in lamiera con porta scorrevole
-Circuito di sicurezza porte e fotocellule
-Cappa aspira fumi  con tende anti bagliori
-Illuminazione interna a led
-Pannello esterno HMI touch screen per gestione dati impianto
-Modulo tele assistenza ed Industria 4.0
-Corso di istruzione all’uso del robot
-Programmi di base per gestione impianto

Eventuali Opzioni:

– Opzioni relative alla  marca di saldatrice (Wire sense, Ripple drive , Speed pulse, ecc )
– Opzioni di saldatura :
Dispositivo cerca giunto HV
Dispositivo Segui giunto a corrente di saldatura ( Seam tracking )
Dispositivo Segui giunto Laser ( LVS )
Funzione Multipass
– Culle supporto maschere ( lavorate di MU con spine e fori a passo di 50 mm )
– Software programmazione Off_line
– Contratto di manutenzione
