Doppio tornio ad asse verticale massima distanza tra i piatti 2600

TV100 – 2200

Scheda Tecnica

Applicazioni:

Specifiche:

Portata: 1000 Kg

Diametro Rotabile: 1300 mm

Distanza Piatti : 2200 mm

Momento torcente : 3600 Nm

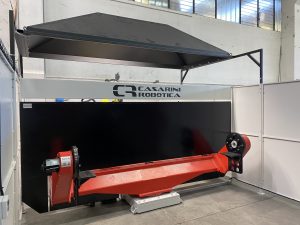

Doppio tornio ad asse verticale. E’ un posizionatore di alta portata , ogni tavola può portare 1000 kg
Come tutti i posizionatori da noi proposti , il cambio stazione avviene mediante una motorizzazione asse robot e riduttore ad altra precisione che non necessita di otturatori pneumatici per essere fermato in posizione. Anche le due testate sono motorizzate con asse robot ed utilizzano riduttori Sumitomo a gioco zero e zero manutenzione.
Ogni stazione di lavoro può sopportare un carico superiore ai 1000 Kg ( in contropunta ) ma sopra tutto possiamo dichiarare una coppia di 3600 NM cioè sarà possibile montare un pezzo o un mascheraggio di saldatura non perfettamente centrato sull’asse di rotazione, perchè il nostro TV1000 tollera uno sbilanciamento di 360 kg ad un metro dal centro . Questo evita di controbilanciare i mascheraggi con contrappesi. Il TV viene realizzato in tre modelli base, ma può essere personalizzato a richiesta.

NOME MODELLOPORTATAROTABILEDISTANZA
TV3-1600600 KG1300 mm1600 mm
TV3-2200600 KG1300 mm2200 mm
TV3-2600600 KG1300 mm2600 mm
TV1000-22001000 KG1300 mm2200 mm
