Doppio tornio ad asse verticale massima distanza tra i piatti 3500 mm portata 2000kg per stazione

TV2000 – 3500

Scheda Tecnica

Applicazioni:

Specifiche:

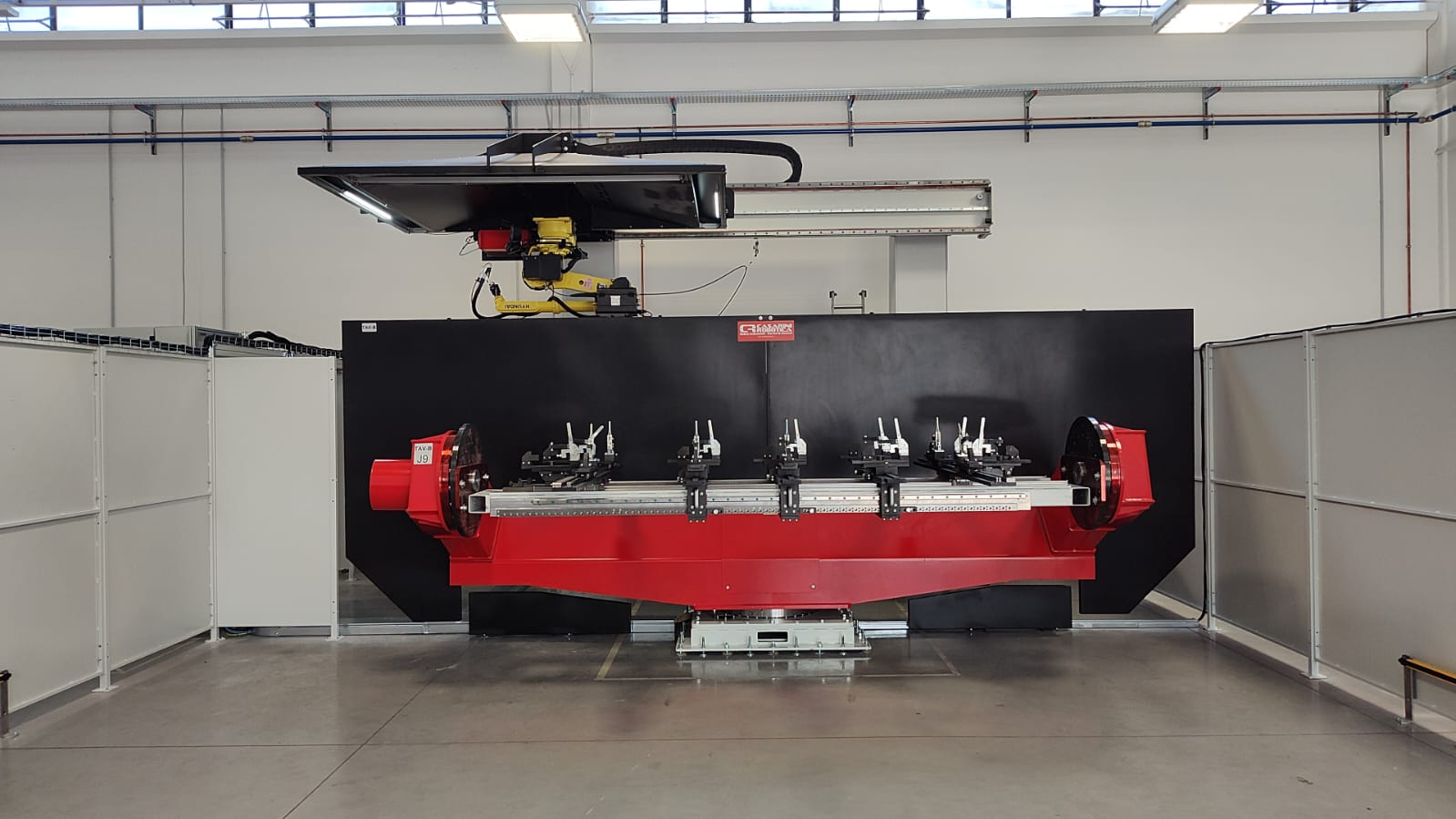

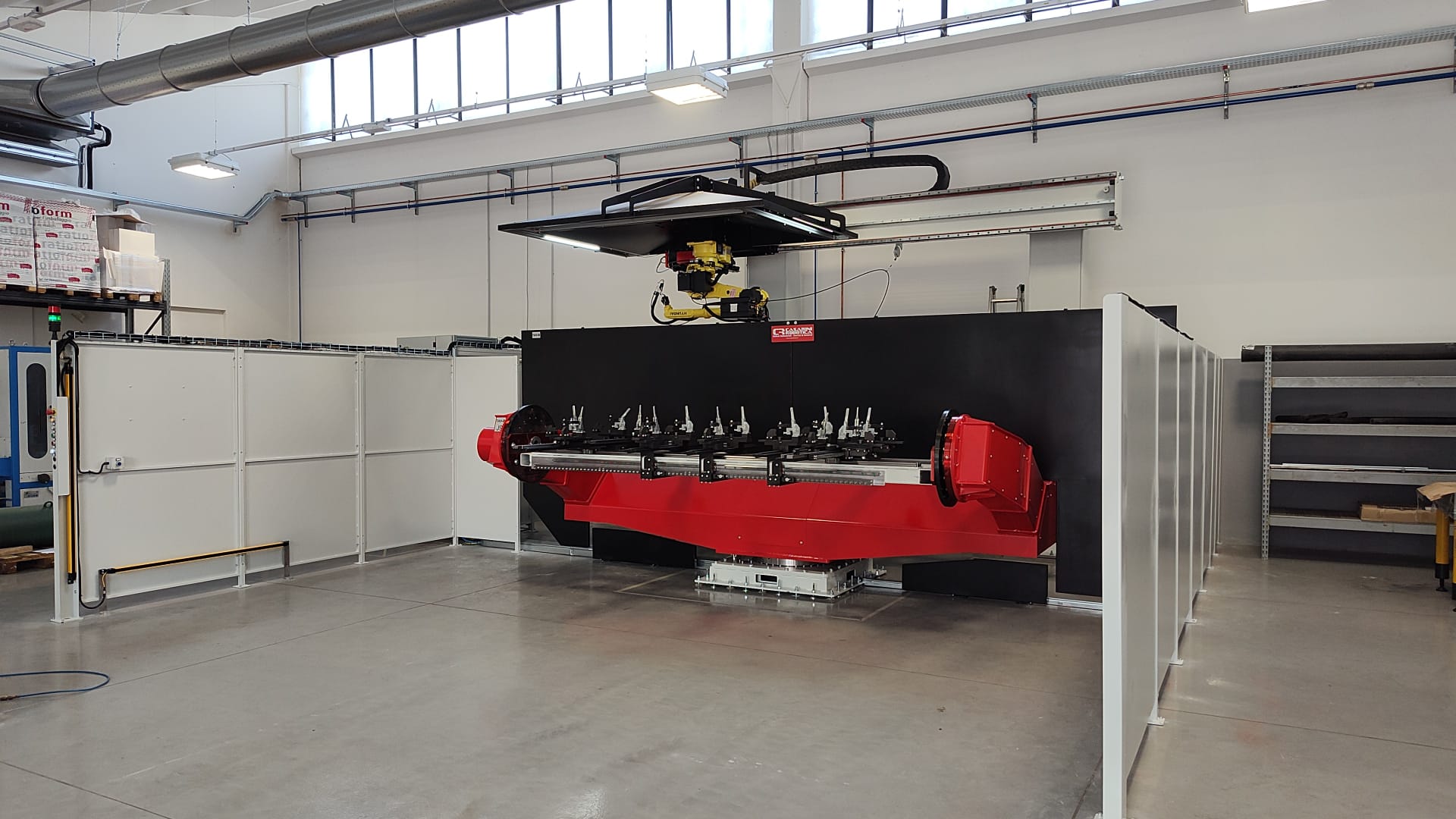

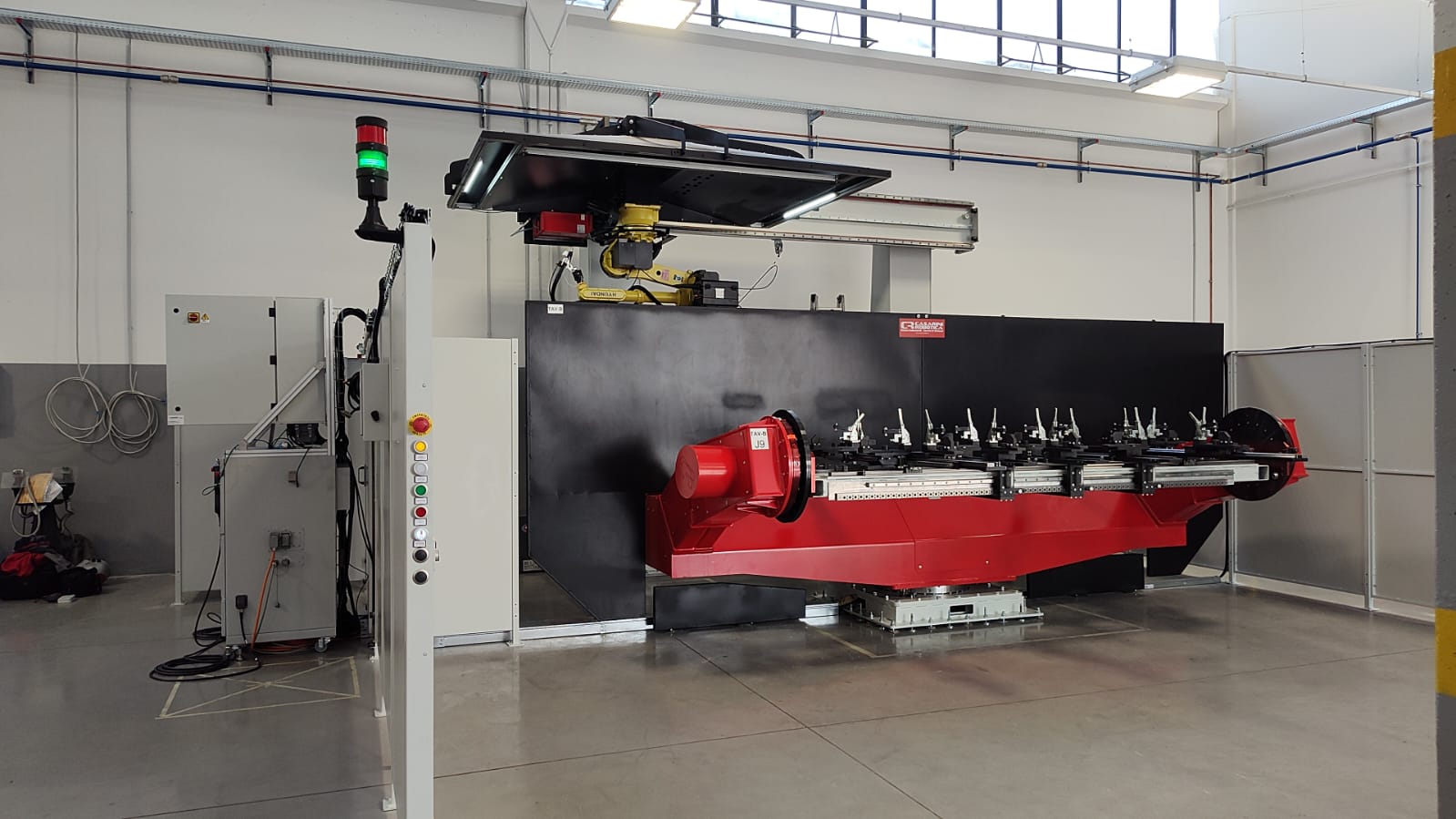

Doppio tornio ad asse verticale. E’ un posizionatore di alta portata , ogni tavola può portare 2000 kg
Questo progetto è l’ultimo nato in CR e come tutti i posizionatori da noi proposti , il cambio stazione avviene mediante una motorizzazione asse robot e riduttore ad altra precisione che non necessita di otturatori pneumatici per essere fermato in posizione. Anche le due testate sono motorizzate con asse robot ed utilizzano riduttori Sumitomo a gioco zero e zero manutenzione.
Ogni stazione di lavoro può sopportare un carico superiore ai 2000 Kg ( in contropunta ) ma sopra tutto possiamo dichiarare una coppia di 3600 NM cioè sarà possibile montare un pezzo o un mascheraggio di saldatura non perfettamente centrato sull’asse di rotazione, perchè il nostro TV2000 tollera uno sbilanciamento di 360 kg ad un metro dal centro . Questo evita di controbilanciare i mascheraggi con contrappesi. Il TV viene realizzato in tre modelli base, ma può essere personalizzato a richiesta.



NOME MODELLO PORTATA ROTABILE DISTANZA
TV3-1600 500 KG 1300 mm 1600 mm
TV3-2200 500 KG 1300 mm 2200 mm
TV3-2600 500 KG 1300 mm 2600 mm
TV1000-2200 1000 KG 1300 mm 2200 mm
TV2000-3500 2000 KG 2000 mm 3500 mm
