Doppio tornio ad asse verticale da 1600

TV3 – 1600

Scheda Tecnica

Applicazioni:

Saldatura

Specifiche:

Portata:: 600 Kg

Diametro Rotabile: 1300 mm

Distanza Piatti: 1600 mm

Momento torcente : 900 Nm

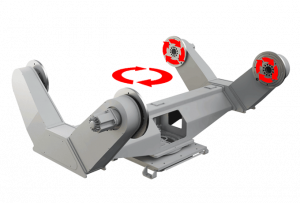

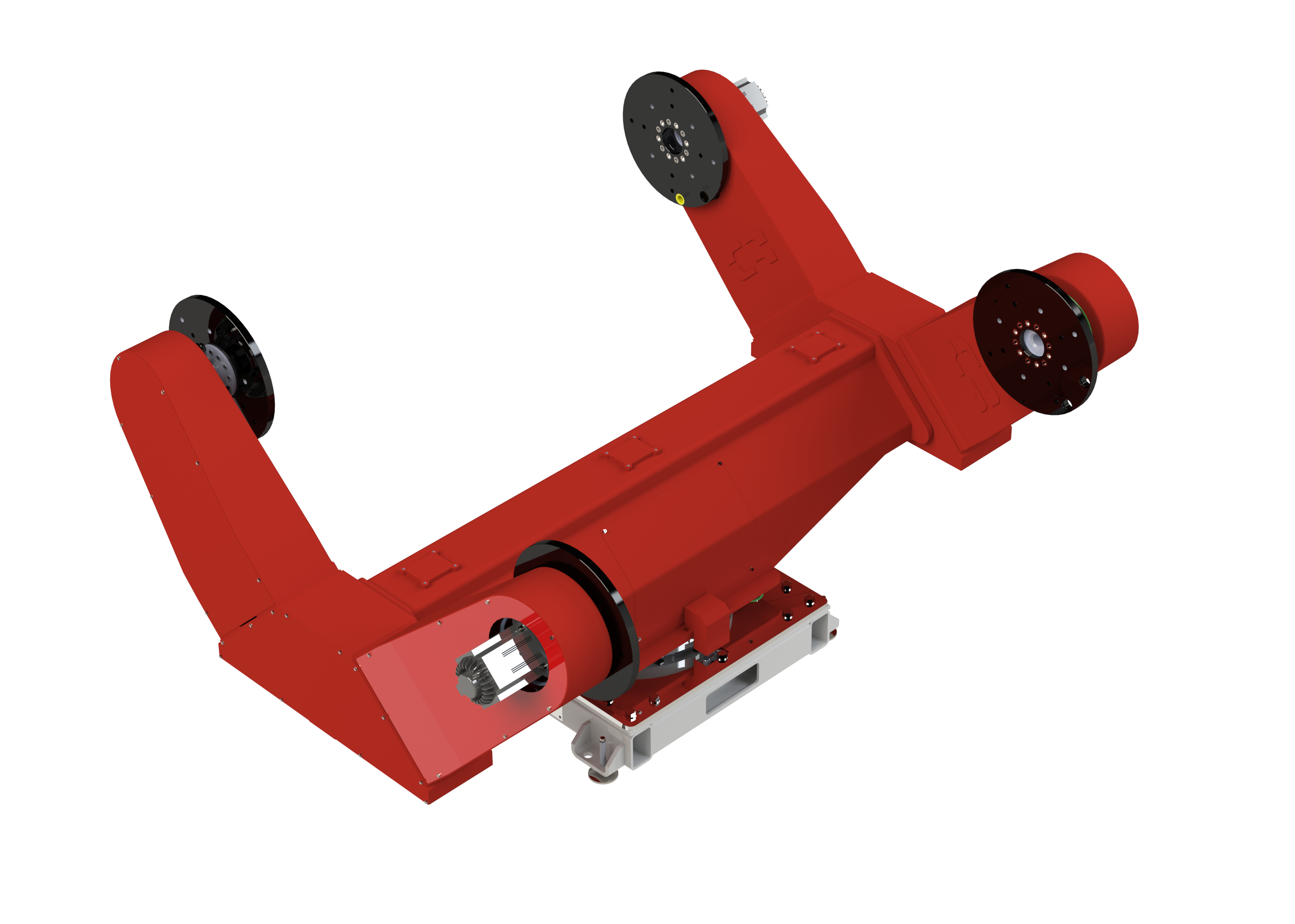

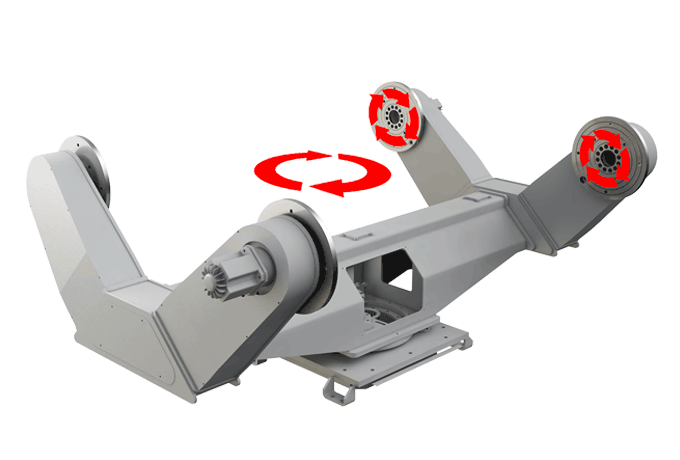

Doppio tornio ad asse verticale. E’ il posizionatore più richiesto per la sua versatilità.
Come tutti i posizionatori da noi proposti , il cambio stazione avviene mediante una motorizzazione asse robot e riduttore ad altra precisione che non necessita di otturatori pneumatici per essere fermato in posizione. Anche le due testate sono motorizzate con asse robot ed utilizzano riduttori Sumitomo a gioco zero e zero manutenzione.
Ogni stazione di lavoro può sopportare un carico superiore ai 600 Kg ( in contropunta ) ma sopra tutto possiamo dichiarare una coppia di 900 NM cioè sarà possibile montare un pezzo o un mascheraggio di saldatura non perfettamente centrato sull’asse di rotazione, perchè il nostro TV tollera uno sbilanciamento di 90 kg ad un metro dal centro . Questo evita di controbilanciare i mascheraggi con contrappesi. Il TV viene realizzato in tre modelli base, ma può essere personalizzato a richiesta.

NOME MODELLO PORTATA ROTABILE DISTANZA
TV3-1600 600 KG 1300 mm 1600 mm
TV3-2200 600 KG 1300 mm 2200 mm
TV3-2600 600 KG 1300 mm 2600 mm
TV1000-2200 1000 KG 1300 mm 2200 mm
